意美德教您鋁擠壓機擠壓筒日常維護(hù)方法
更新時間：2021-01-06 10:07:02點擊次數(shù)：2089次字號：T|T

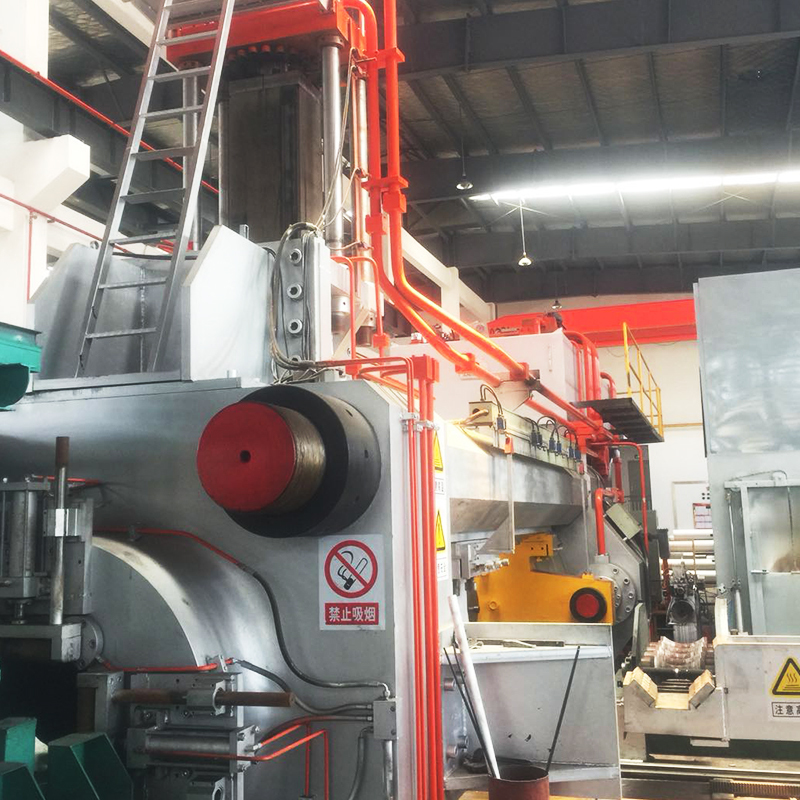

擠壓筒是鋁擠壓機的重要組成部分之一，所以擠壓筒的保養(yǎng)維護(hù)方法應(yīng)該要格外重視起來，今天意美德小編給大家整理了一份有關(guān)鋁擠壓機的擠壓筒的日常維護(hù)方法，通過下面幾個問題去學(xué)習(xí)應(yīng)該怎樣保養(yǎng)擠壓筒。希望生產(chǎn)鋁型材的朋友，可以從中獲得新的知識！
擠壓筒是鋁擠壓機的重要組成部分之一，所以擠壓筒的保養(yǎng)維護(hù)方法應(yīng)該要格外重視起來，今天意美德小編給大家整理了一份有關(guān)鋁擠壓機的擠壓筒的日常維護(hù)方法，通過下面幾個問題去學(xué)習(xí)應(yīng)該怎樣保養(yǎng)擠壓筒。希望生產(chǎn)鋁型材的朋友，可以從中獲得新的知識！

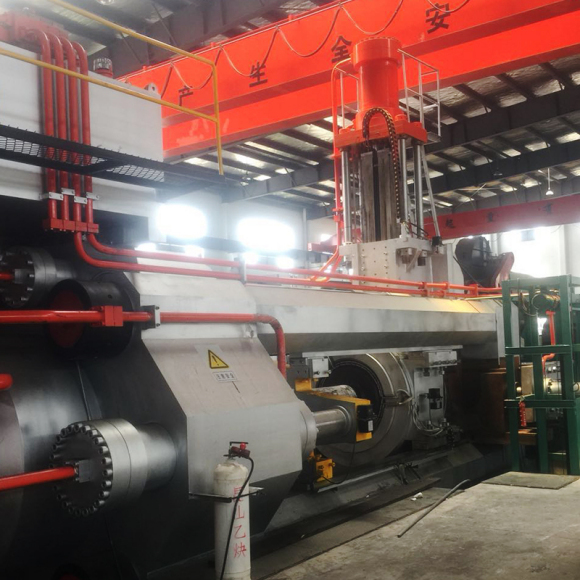

一：鋁擠壓機的擠壓筒加熱需要多長時間？
擠壓筒必須在加熱到一定溫度后才使用，溫度一般不超過450℃，從冷態(tài)加到450℃的加熱溫度不宜過快，一般控制在8～24h，這主要取決于擠壓筒規(guī)格的大小和加熱方式（感應(yīng)加熱或電阻加熱）。
二：擠壓筒應(yīng)該怎樣清洗？
在正常情況下，擠壓筒內(nèi)襯每1～2個月必須蝕洗或檢查一次。為了加快蝕洗速度，可用蒸汽蝕洗。鎂合金用擠壓筒可用濃度為10%～15%硝酸溶液蝕洗；鋁合金用擠壓筒可用濃度20%～25%氫氧化鈉溶液蝕洗。蝕洗時溶液不得流入導(dǎo)電板上或加熱器內(nèi)。蝕洗后應(yīng)清理干凈，仔細(xì)測量和檢查，并將結(jié)果記入工具卡片中。
三：擠壓筒清洗之后配備擠壓墊片的尺寸有什么要求？
鋁擠壓機的擠壓筒蝕洗后應(yīng)仔細(xì)測量尺寸并合理配置擠壓墊。同樣規(guī)格的兩個墊片直徑差不得大于0.1mm。擠壓筒內(nèi)徑與擠壓墊之差依擠壓機能力和擠壓筒規(guī)格而定，一般采用如需數(shù)據(jù)：
1. 500T，630T擠壓機為0.15～0.30mm；
2. 1250T，1000T,800T擠壓機為0.2～0.6mm；
3. 1600T～5000T擠壓機為0.5～0.8mm。
當(dāng)擠壓筒內(nèi)徑與擠壓墊外徑之差超過上述數(shù)值時，應(yīng)配置新的擠壓墊。
如果鋁擠壓機的擠壓筒前段平面與模座配合處磨損嚴(yán)重時應(yīng)重新加工打磨。以保證其與模座配合處的密封，防止生產(chǎn)出的鋁型材不合格，出現(xiàn)廢品。只要按照上面所講的去定期維護(hù)擠壓筒，就可以有效延長鋁擠壓機的使用壽命，還可以減少一些其他問題的產(chǎn)生哦！
一：鋁擠壓機的擠壓筒加熱需要多長時間？
擠壓筒必須在加熱到一定溫度后才使用，溫度一般不超過450℃，從冷態(tài)加到450℃的加熱溫度不宜過快，一般控制在8～24h，這主要取決于擠壓筒規(guī)格的大小和加熱方式（感應(yīng)加熱或電阻加熱）。
二：擠壓筒應(yīng)該怎樣清洗？
在正常情況下，擠壓筒內(nèi)襯每1～2個月必須蝕洗或檢查一次。為了加快蝕洗速度，可用蒸汽蝕洗。鎂合金用擠壓筒可用濃度為10%～15%硝酸溶液蝕洗；鋁合金用擠壓筒可用濃度20%～25%氫氧化鈉溶液蝕洗。蝕洗時溶液不得流入導(dǎo)電板上或加熱器內(nèi)。蝕洗后應(yīng)清理干凈，仔細(xì)測量和檢查，并將結(jié)果記入工具卡片中。
三：擠壓筒清洗之后配備擠壓墊片的尺寸有什么要求？
鋁擠壓機的擠壓筒蝕洗后應(yīng)仔細(xì)測量尺寸并合理配置擠壓墊。同樣規(guī)格的兩個墊片直徑差不得大于0.1mm。擠壓筒內(nèi)徑與擠壓墊之差依擠壓機能力和擠壓筒規(guī)格而定，一般采用如需數(shù)據(jù)：
1. 500T，630T擠壓機為0.15～0.30mm；
2. 1250T，1000T,800T擠壓機為0.2～0.6mm；
3. 1600T～5000T擠壓機為0.5～0.8mm。
當(dāng)擠壓筒內(nèi)徑與擠壓墊外徑之差超過上述數(shù)值時，應(yīng)配置新的擠壓墊。
如果鋁擠壓機的擠壓筒前段平面與模座配合處磨損嚴(yán)重時應(yīng)重新加工打磨。以保證其與模座配合處的密封，防止生產(chǎn)出的鋁型材不合格，出現(xiàn)廢品。只要按照上面所講的去定期維護(hù)擠壓筒，就可以有效延長鋁擠壓機的使用壽命，還可以減少一些其他問題的產(chǎn)生哦！
(編輯：admin)
0
條評論
